電動閘閥型號及參數詳解看了就能懂的

[ 2024-02-27 ]

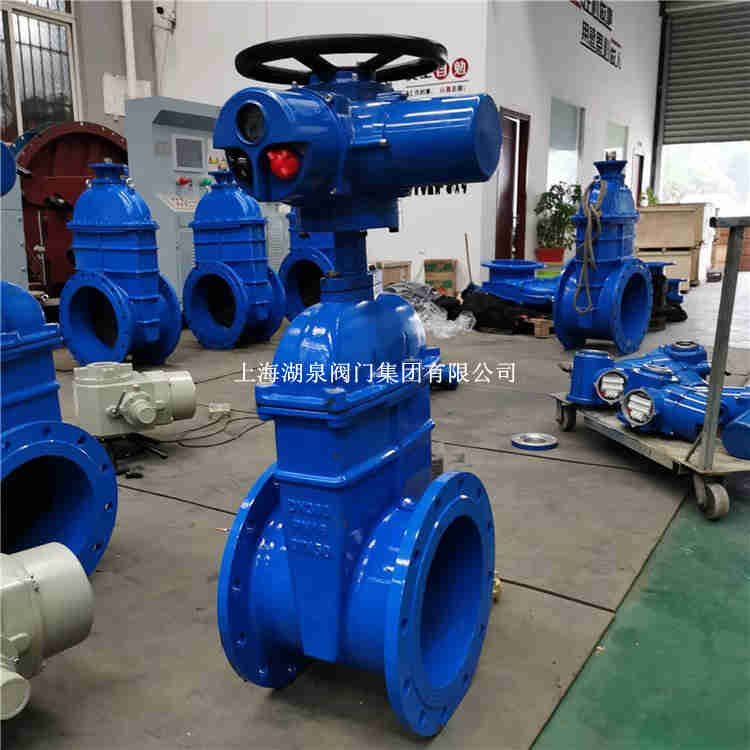

電動閘閥，作為一種重要的控制工具，被廣泛應用于工業領域中。它的型號和參數是選擇和定購電動閘閥時需要考慮的重要因素。本文將介紹一些常見的電動閘閥型號和主要參數。首先，電動閘閥的型號通常由一系列字母和數字組成，用于標識其特定的特征和性能。常見的型號包括Z941等，每個型號都代表著不同的結構和用途。在選擇型號時，需根據實際需求和工作條件進行綜合考慮。其次，電動閘閥的參數是衡量其性能和適用范圍的重要指標。
電動閥

常見的參數包括額定壓力、公稱直徑、適用介質、閥門材質等。額定壓力是指電動閘閥能夠承受的最大壓力值，公稱直徑是指閥門的口徑大小，適用介質是指閥門能夠處理的流體類型，而閥門材質則直接影響其耐腐蝕性和使用壽命。此外，電動閘閥的執行器型號和參數也是需要注意的。執行器是驅動閥門開啟和關閉的核心部件，常見的執行器包括電動執行器、氣動執行器等。在選擇執行器時，需考慮其輸出扭矩、電源要求、工作環境等因素。綜上所述，電動閘閥的型號和參數對于確保其正常運行和適用性至關重要。在選擇和定購電動閘閥時，要根據實際需求和工作條件綜合考慮各種因素，以確保選取合適的型號和參數。只有選購到合適的電動閘閥，才能有效地滿足工業生產中的控制需求，提高工作效率。

Z941H。這是一種采用電動執行器控制的閘閥，廣泛應用于石油、化工、冶金、電力等領域。該型號的電動閘閥采用可調節密封結構，密封性能好，使用壽命長。

Z941W。這種閘閥采用彈性座封裝置，密封性能好，使用壽命長。
Z941Y。這種閘閥采用雙向密封結構，密封性能好，使用壽命長。
Z941F。這種閘閥采用彈性座封裝置，密封性能好，使用壽命長。
Z945T。這種閘閥是一種電動彈性座封閘閥。

Z947H。這種閘閥是一種電動閘閥。
Z941H-16C。這種閘閥是一種公稱壓力為16K的電動閘閥。

Z941H-25P。這種閘閥是一種公稱壓力為25K的電動閘閥。
Z941H-150C/250C/320C。這種閘閥是一種公稱壓力為150-320MPa的電動閘閥。

此外，還有Z943H、Z944H、Z945X、Z943W、Z944W、Z963W、Z964W、Z941T、Z941F4、Z945等多種型號的電動閘閥。這些型號的電動閘閥在不同的領域和工況下有著廣泛的應用

閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），閘閥因此而分為明桿閘閥和暗桿閘閥兩種。

電動閥

　　（1）明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。

　　明桿閘閥開啟時，閥桿從手輪上方伸出，可以直接顯示閘閥的開啟程度。閥桿梯形螺紋在閥桿上的上半部，不予介質直接接觸，不受介質腐蝕，而且潤滑方面。因此，它適用于腐蝕性介質、污濁介質和高溫蒸汽介質的閘閥上。閥的啟閉程度可以從螺紋直接看出，便于操作也是其優點之一。不足之處是，由于螺紋外漏，容易黏上空氣中的塵埃，加速螺紋磨損，故應盡量安裝于室內。盡管如此，應用還是較為廣泛。

　　（2）暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。由于閥桿不做升降運動，不能像明桿閘閥那樣，通過閥桿伸出長度來顯示開啟程度，因此，應裝設開度指示器。

　　暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。
