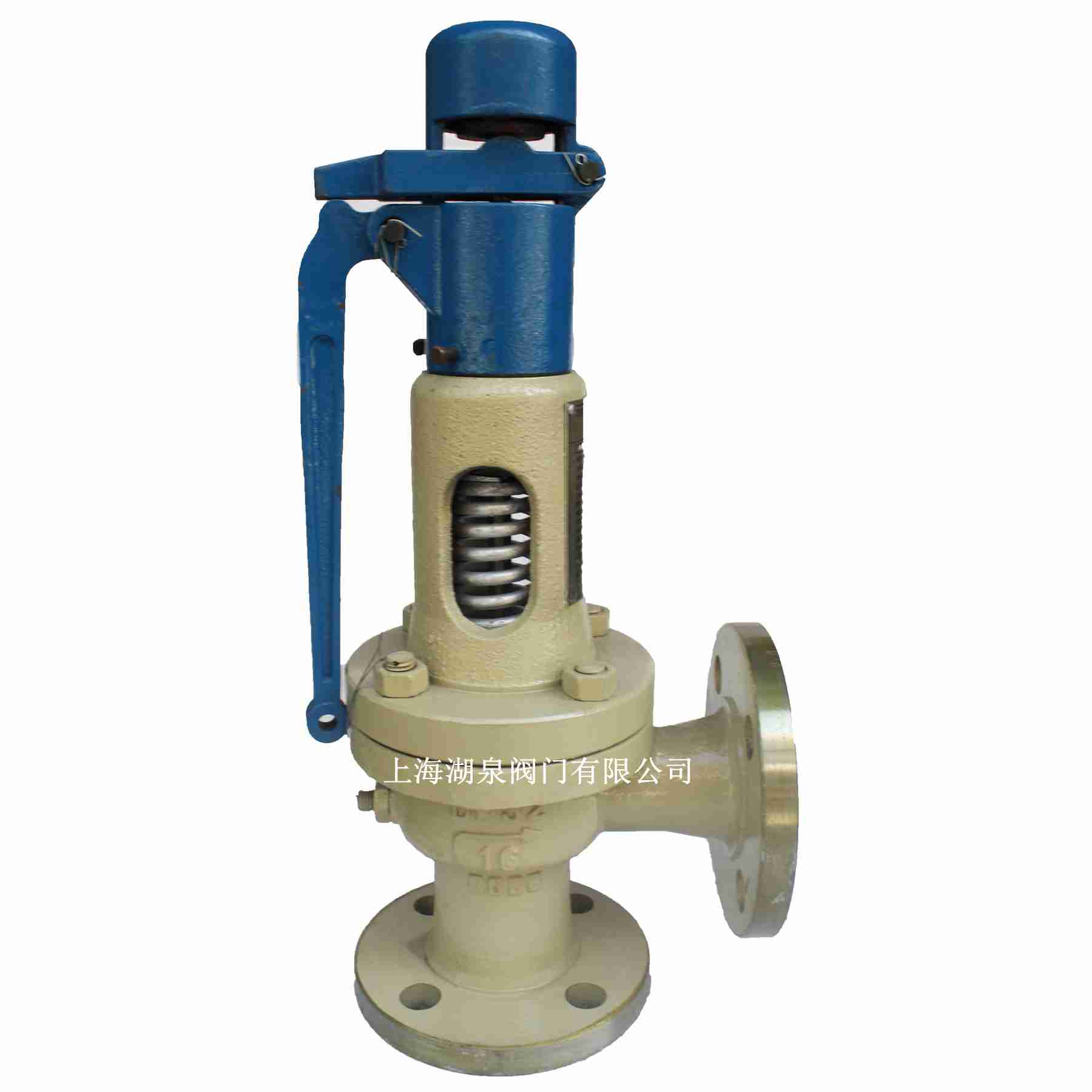

A42F-16C\/DN50，A42Y-16C\/DN40產品詳細介紹

[ 2024-12-11 ]

‌A42Y-16C/DN40產品是一款全啟式安全閥，適用于工作溫度≤300℃的空氣、石油氣、液體等介質的設備和管路上，作為超壓保護裝置‌‌。

產品規格和性能參數

‌型號‌：A42Y-16C/DN40
‌連接方式‌：法蘭連接
‌結構形式‌：全啟式
‌閥座材質‌：硬質合金
‌公稱壓力‌：1.6兆帕（16 bar）
‌閥體材料‌：碳素鋼
‌適用介質‌：空氣、石油氣、液體等
‌工作溫度范圍‌：≤300℃

應用場景

A42Y-16C/DN40安全閥廣泛應用于各種工業設備和管道系統中，如鍋爐、壓力容器和化工裝置等。其主要作用是在系統壓力超過規定值時自動打開，將過高的壓力迅速排放到大氣中或指定的排放管道內，從而保護設備和管道免受損壞‌。

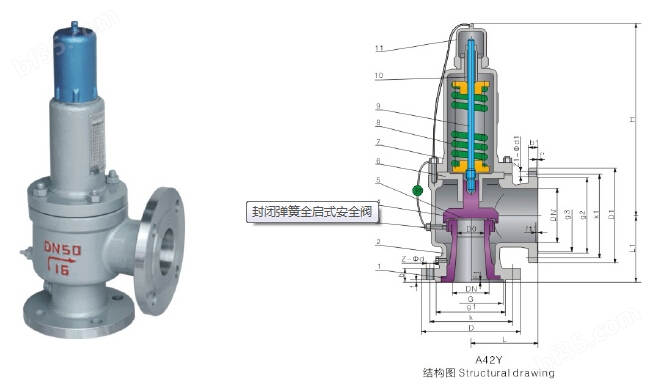

結構特點和工作原理

‌結構簡單，密封性能好‌：采用彈簧全啟式設計，開啟壓力準確，排放能力大，回座壓差小，調整方便‌。
‌耐磨抗沖蝕‌：閥座密封面堆焊鈷鉻鎢硬質合金，具有高硬度、耐磨性和抗沖蝕性，壽命長‌。
‌激光淬火技術‌：閥瓣密封面采用激光淬火技術，提高了硬度、耐磨性和抗沖蝕性‌。
‌背壓調整套‌：通過背壓調整套調整，可獲得合適的回座壓差，適應不同的工作壓力需求‌。

主要零件材料：

NO.	零件名稱	A42Y-C/KA42Y-C材料	A42Y-P/KA42Y-P材料	A42Y-R材料	DA42Y-P材料
1	閥座	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	調節圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反沖盤	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	導向套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料	50CrVA
9	閥桿	2Cr13	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	調整螺桿	45	2Cr13	2Cr13

安全閥結構主要有兩大類：彈簧式和杠桿式。彈簧式是指閥瓣與閥座的密封靠彈簧的作用力。杠桿式是靠杠桿和重錘的作用力。隨著大容量的需要，又有一種脈沖式安全閥，也稱為先導式安全閥，由主安全閥和輔助閥組成。當管道內介質壓力超過規定壓力值時，輔助閥先開啟，介質沿著導管進入主安全閥，并將主安全閥打開，使增高的介質壓力降低。安全閥的排放量決定于閥座的口徑與閥瓣的開啟高度，也可分為兩種：微啟式開啟高度是閥座內徑的（1/20）～（1/40），全啟式是（1/3）～（1/4）。此外，隨著使用要求的不同，有封閉式和不封閉式。封閉式即排出的介質不外泄，全部沿著規定的出口排出，一般用于有毒和有腐蝕性的介質。不封閉式一般用于無毒或無腐蝕性的介質。
