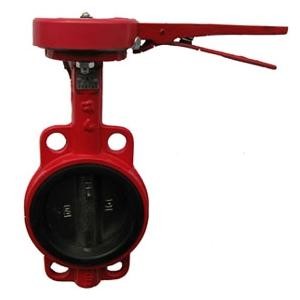

產品名稱：湖泉XD371X-10消防信號蝶閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能，所以廣泛、大量的適用于消防系統中。

工作介質：水、油、氣體。

最大工作壓力：1.6 MPa。

適應環境溫度：0~65℃

微動開關：DC24V 0.5A-1A；AC220V 2A。

電器連接：公共線：蘭色；常開觸點：黃色；常閉觸點：紅色。

用途及特點：

信號蝶閥其設計采用偏心蝶閥板，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施，提供聲與光的信號，一般用于為消防設施配套所用。

采用標準：

法蘭連接尺寸：GB4216-84，GB9115-88

結構長度：GB12221-89

壓力試驗：GB/T13927-92；ZBJ16006-90

產品性能參數：

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN 50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

產品零件材料：

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

產品外形及連接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
H	268	287	309	342	376	410	495	565	849	985	1109
H1	70	76	86	104	118	132	167	198	239	267	309
L1	43	46	46	52	56	56	60	68	68	78	102
L2	32	47	65	91	112	146	194	242	292	325	380
L3	245	245	245	245	245	245	400	400	400	400	431
Ф1	152	152	152	152	152	152	300	300	305	305	290
